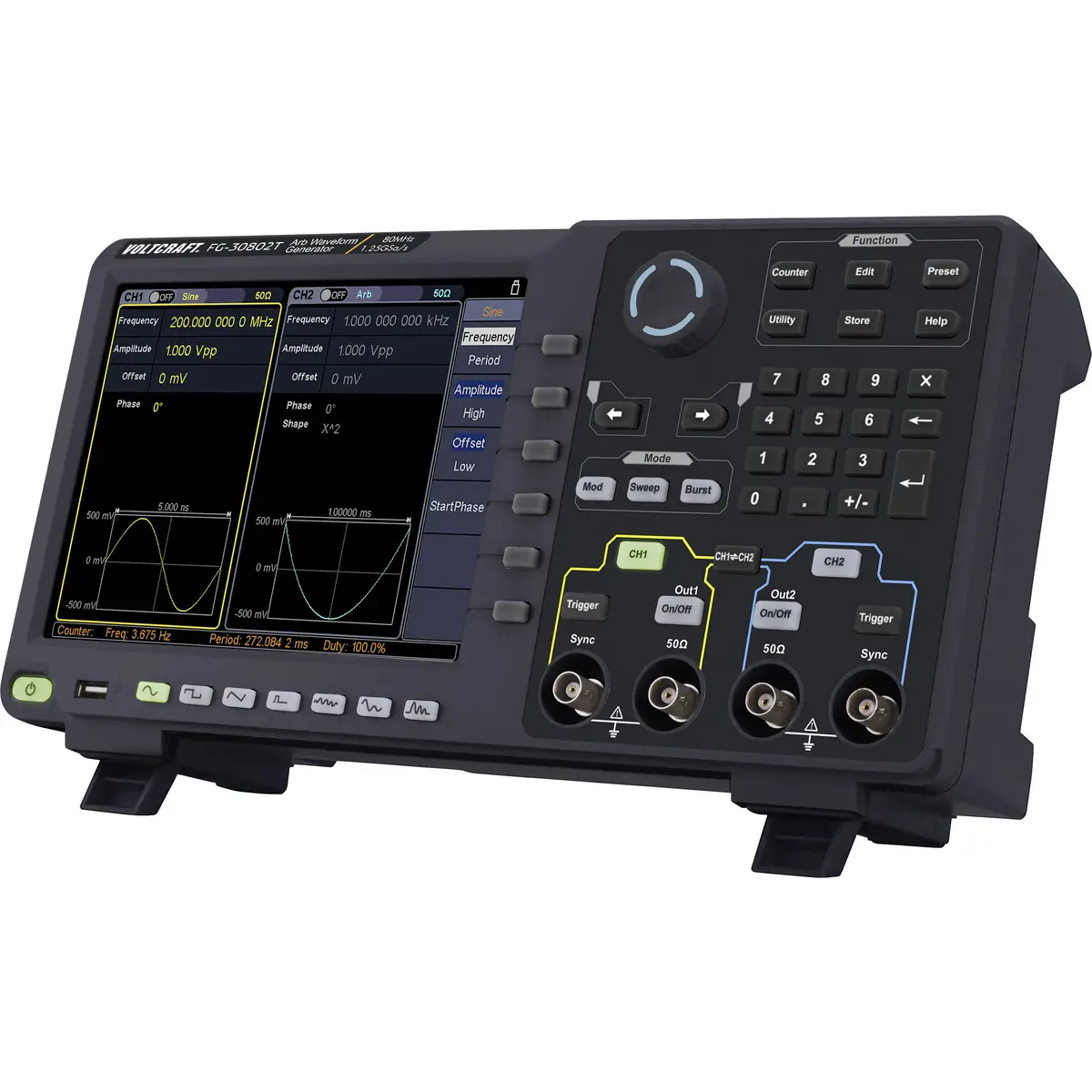

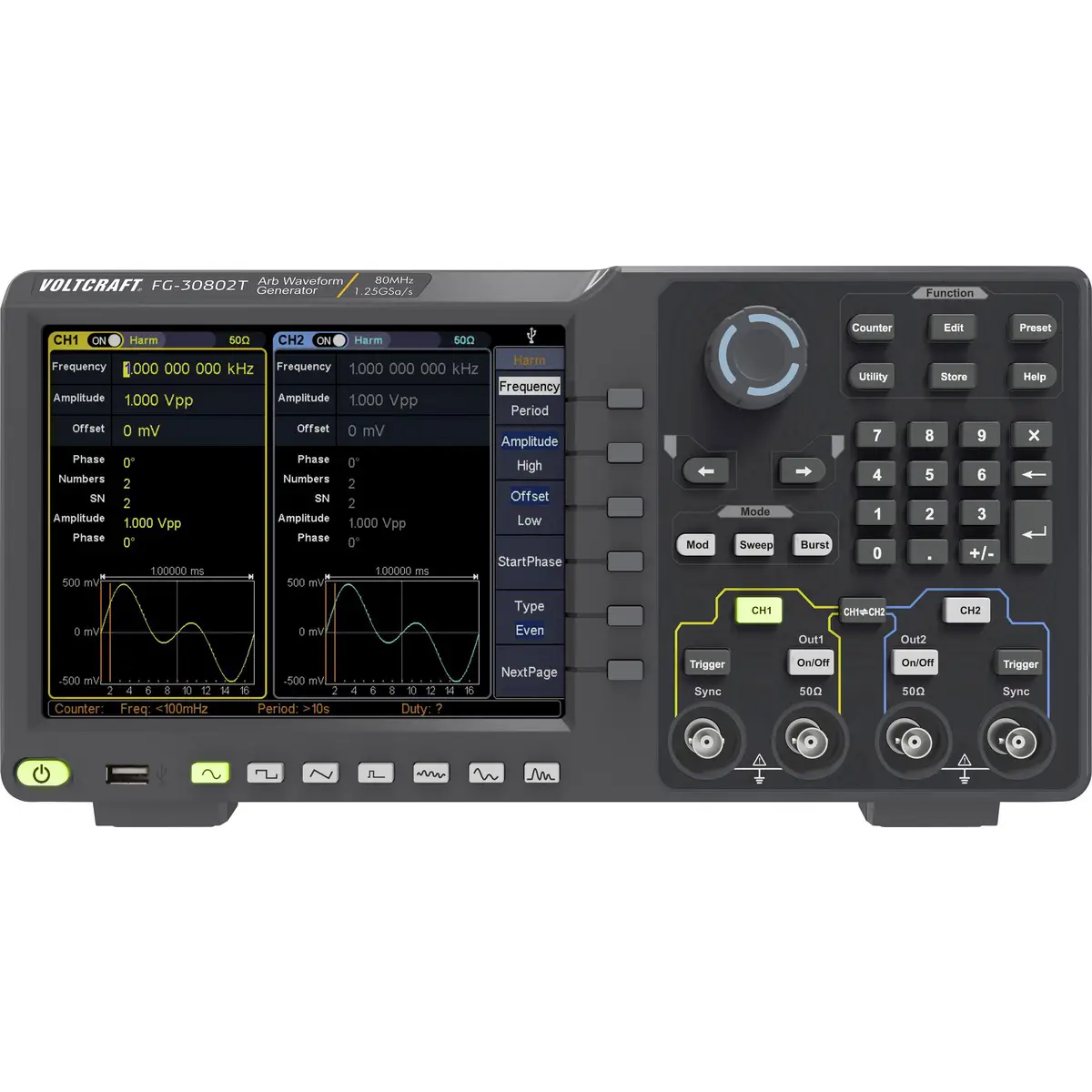

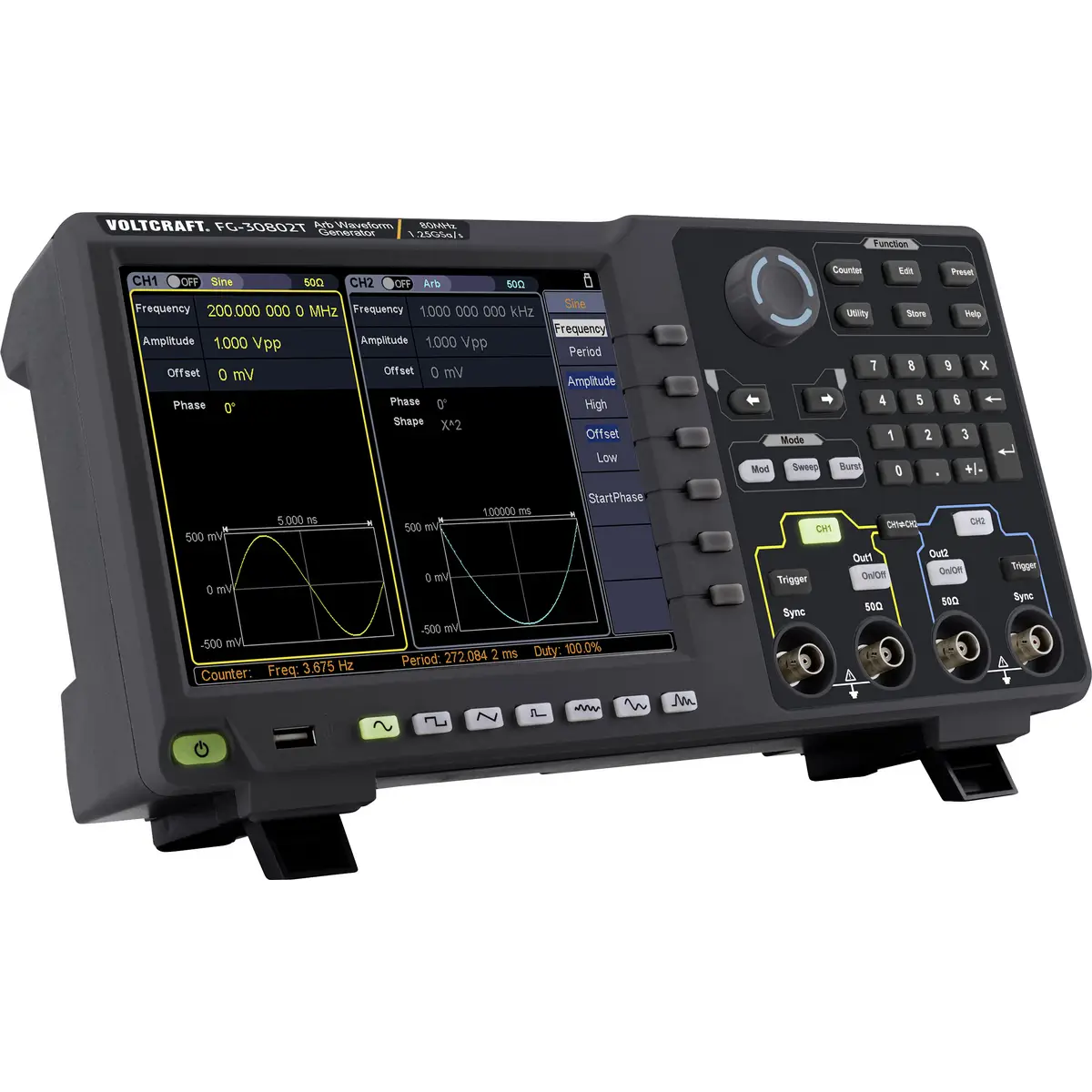

Dwukanałowy generator funkcji arbitralnych FG-30000T z ekranem dotykowym. Dzięki cyfrowemu generowaniu sygnału (technologia DDS) ten generator funkcyjny generuje stabilne, dokładne i czyste sygnały wyjściowe o szerokości pasma 80 MHz, próbkowaniu w czasie rzeczywistym 1,25 GS / s (maks.) I rozdzielczości częstotliwości 1 μHz. Generator obsługuje 6 podstawowych grup sygnałów (sinus, kwadrat, rampa, szum i harmoniczne), a także 152 zintegrowane sygnały arbitralne (1 μHz - 50 MHz) o rozdzielczości pionowej 14 bitów. Ponadto oferuje liczne opcje modulacji, w tym AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep i Burst. Wszystkie parametry i ustawienia sygnału są wyświetlane na 8-calowym (20,32 cm) dużym ekranie dotykowym TFT-LCD o rozdzielczości 800 x 600 na przyjaznej dla użytkownika powierzchni graficznej.
Cechy produktu
- Rozdzielczość pionowa 14-bitowa
- Częstotliwość próbkowania 1,25 GS / s, rozdzielczość częstotliwości 1 μHz
- Dowolne długości sygnału do 1 m
- Ekran dotykowy LCD 20,32 cm (8 cali) 800 x 600
- Zaawansowana technologia DDS, częstotliwość szczytowa 250 MHz
- Wyjście sygnału: 6 podstawowych form sygnału: sinus, kwadrat, impuls, rampa, szum i harmoniczne, 152 wbudowane dowolne grupy sygnałów
- Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep i burst
- Zintegrowany precyzyjny licznik częstotliwości od 100 do 200 MHz
- Obsługuje SCPI
Charakterystyka

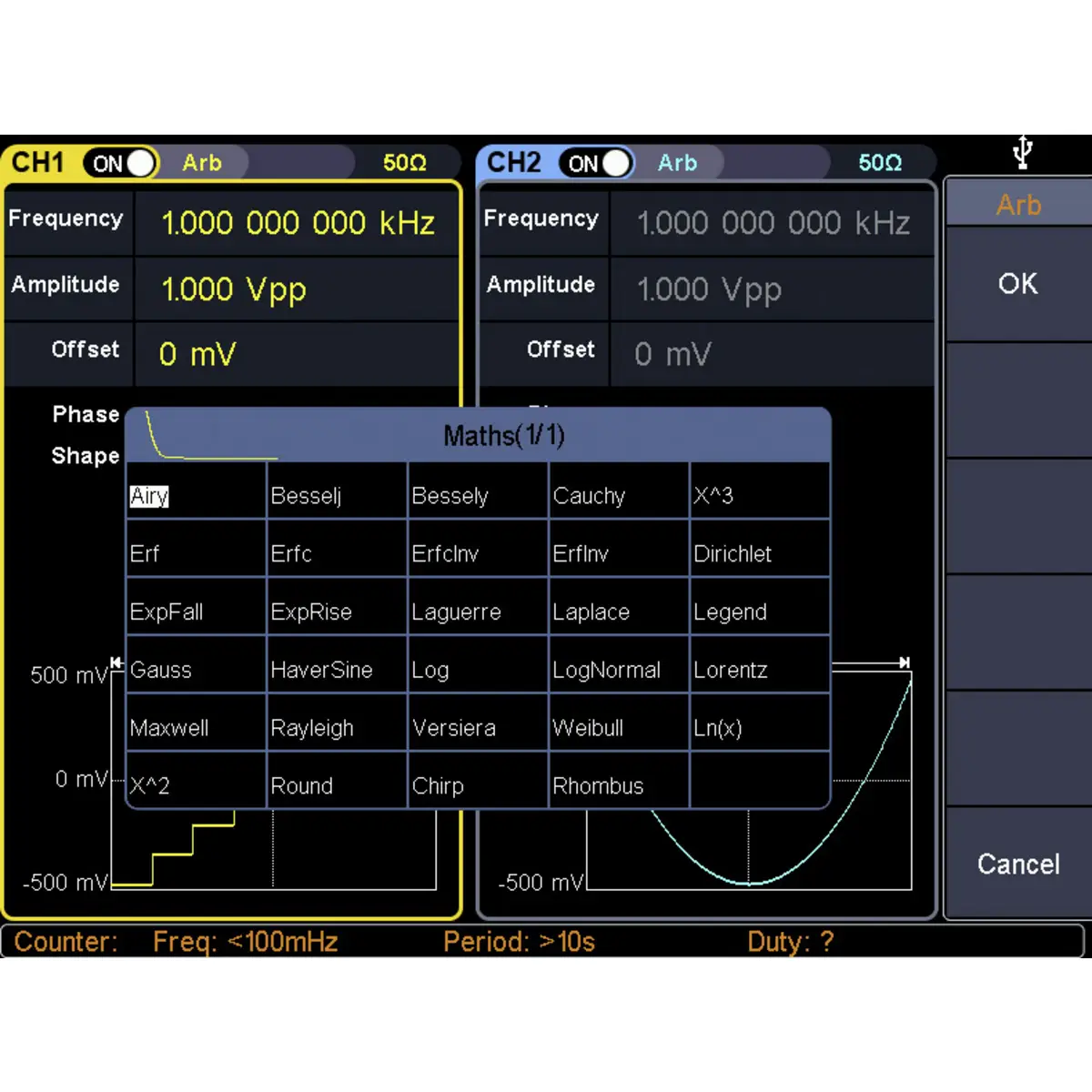

- 6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy falowe

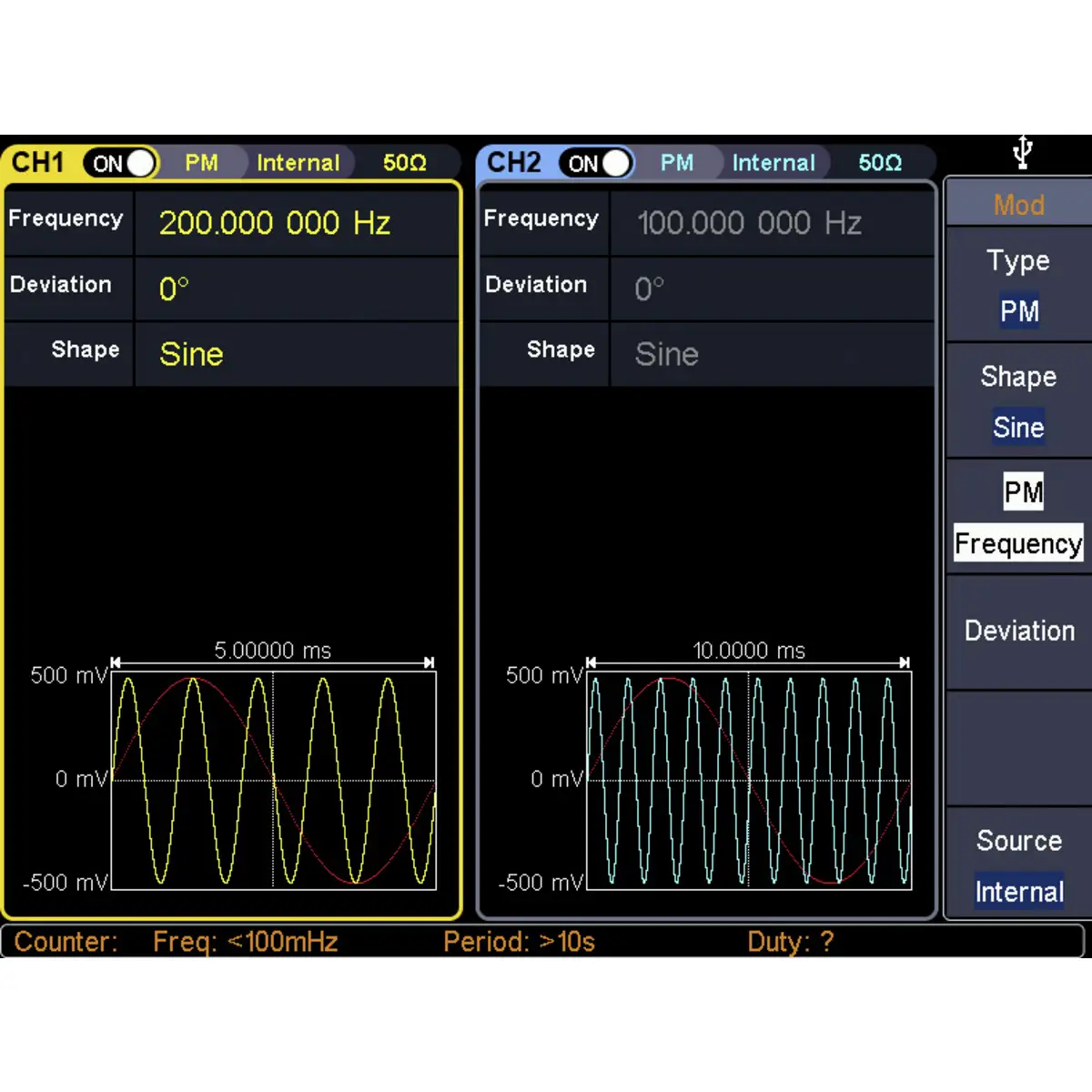

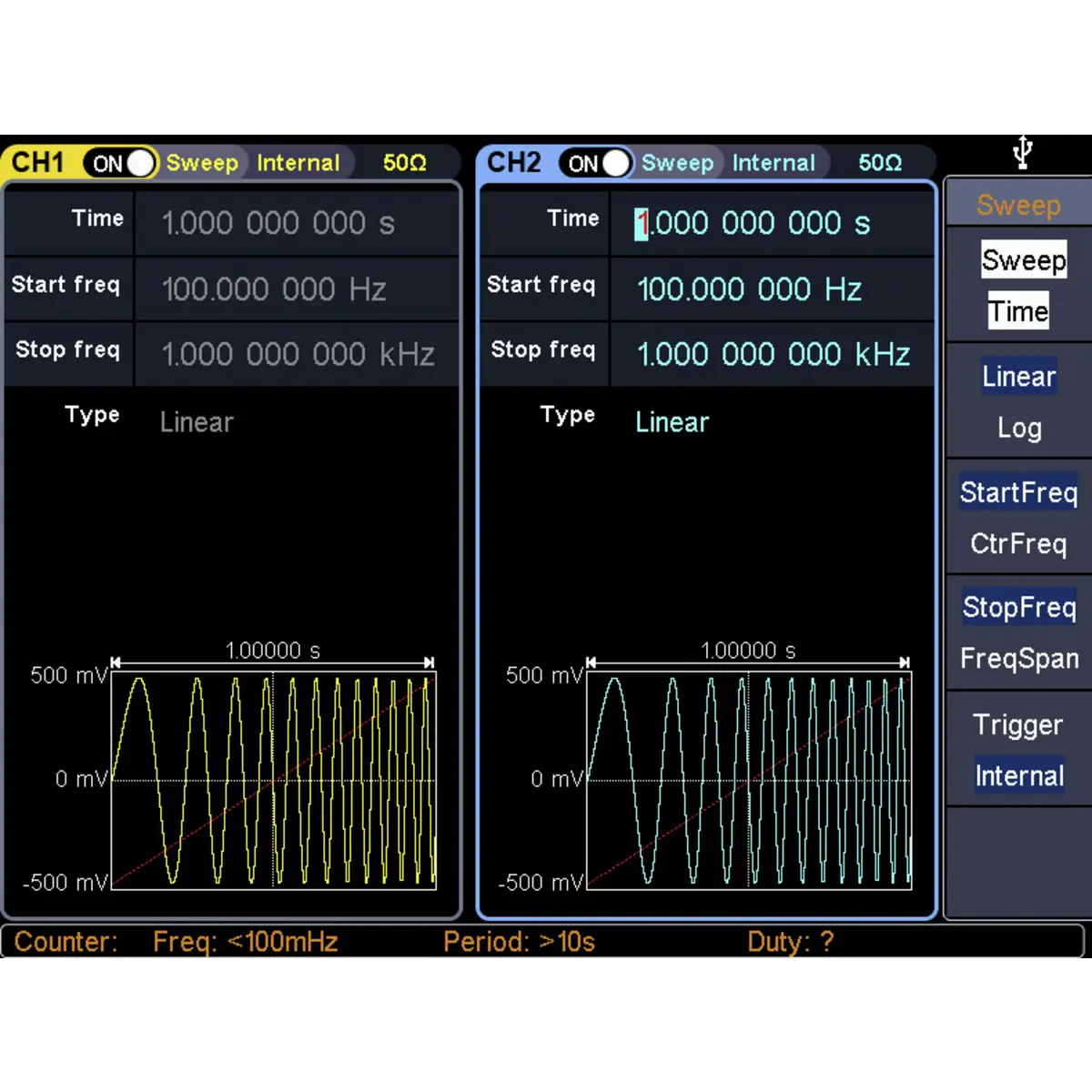

- Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
- Zakres częstotliwości: 100-200 MHz
- Rozdzielczość licznika częstotliwości: 7 cyfr
- Długość sygnału: 2 pkt do 1 Mpts

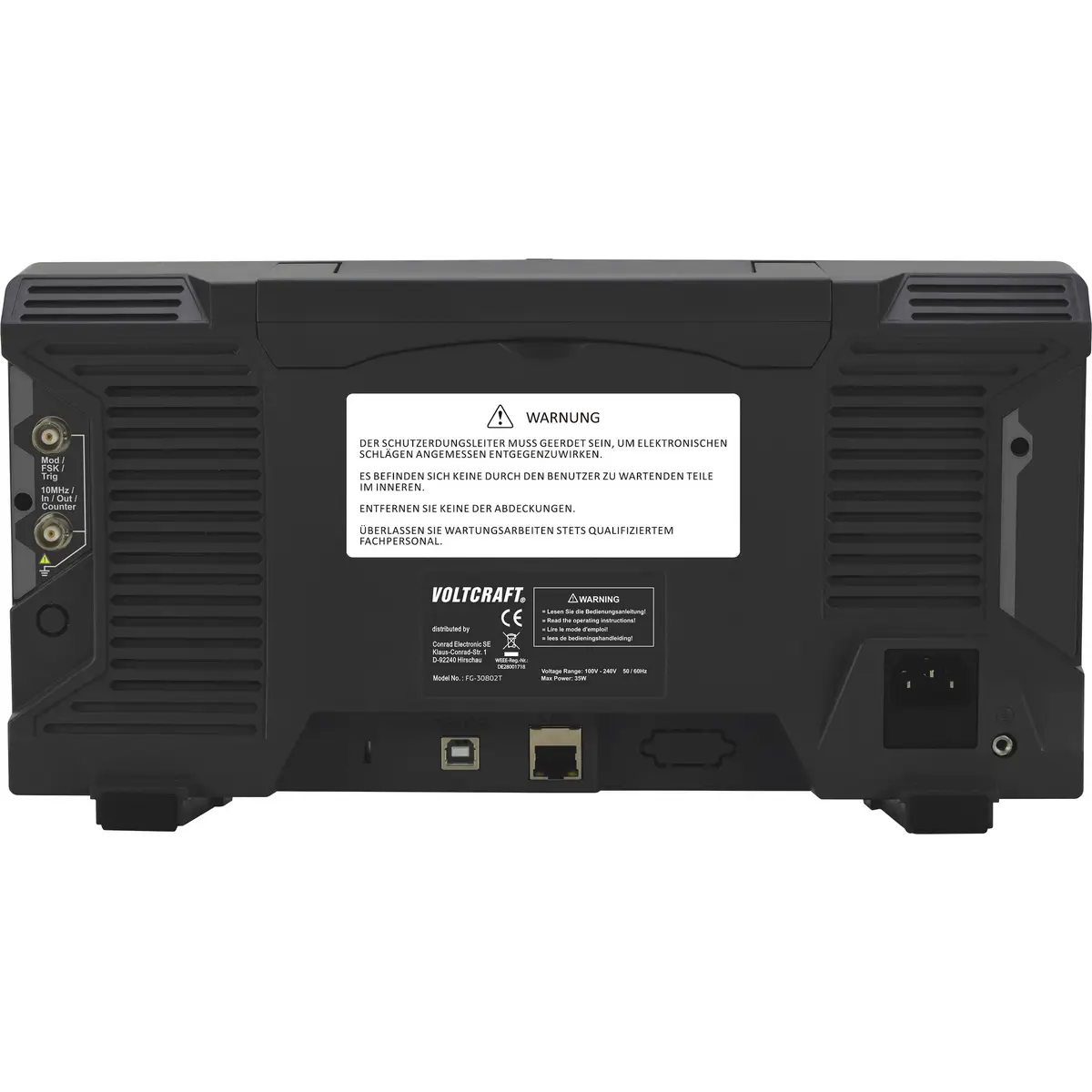

- Interfejs komunikacyjny: host USB, urządzenie USB, LAN
- Wejście: licznik, zewnętrzna modulacja, zewnętrzny wyzwalacz, zewnętrzny zegar odniesienia
Zakres dostawy
- Generator funkcji
- Kabel zasilający
- 2x kable Q9 BNC
- Płyta CD (oprogramowanie, instrukcja obsługi (EN)
- Karta charakterystyki
Dane techniczne
| Ilość kanałów | 2- kanałowy |
| Interfejsy (generatory funkcji) | USB (host), USB (urządzenie), LAN |
| Kalibracja | fabryczna (bez certyfikatu) |
| Kategoria pomiarowa | CAT II |
| Maksymalna częstotliwość | 80 MHz |
| Minimalna częstotliwość | 1 µHz |
| Opakowanie bez plastiku | Opakowania bez tworzyw sztucznych |
| Rodzaj sygnału wyjściowego | Arbitralny, Szum, Impulsowy, Prostokątny, Sinus, Trójkąt |
| Rodzaj wyświetlacza | LCD |
| Szerokość produktu | 340 mm |
| Waga | 2.5 kg |
| Wysokość produktu | 177 mm |
| Właściwości generatora funkcji | modulacja |
| Zakres częstotliwości (ARB) | 1 μHz - 50 MHz |
| Zakres częstotliwości (kwadrat) | 1 μHz - 30 MHz |
| Zakres częstotliwości (sinus) | 1 μHz - 80 MHz |
| Zakres częstotliwości (trójkąt) | 1 μHz - 5 MHz |
| Zasilanie | sieciowe, 230 V/AC |
Wartości i parametry wg opisu producenta.
