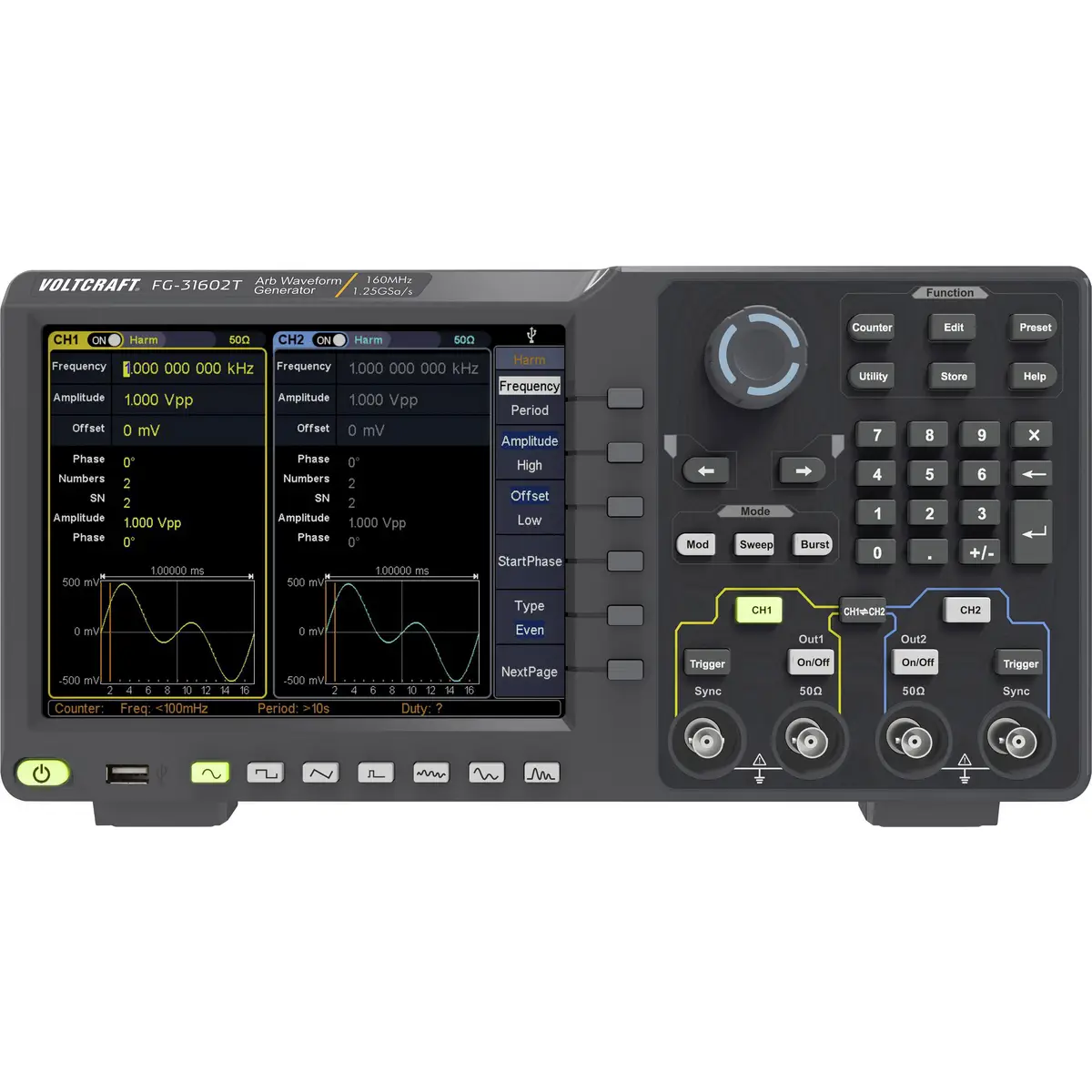

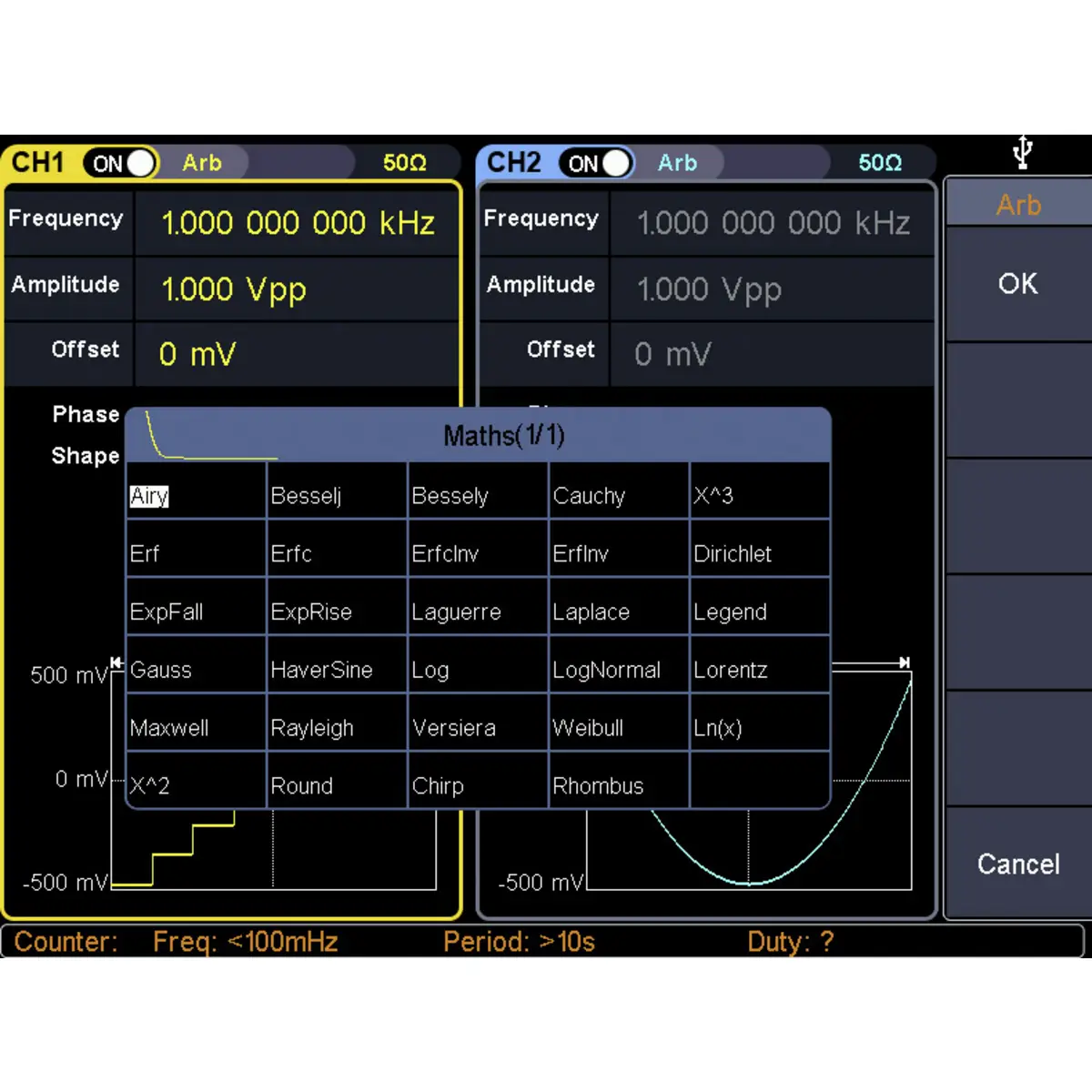

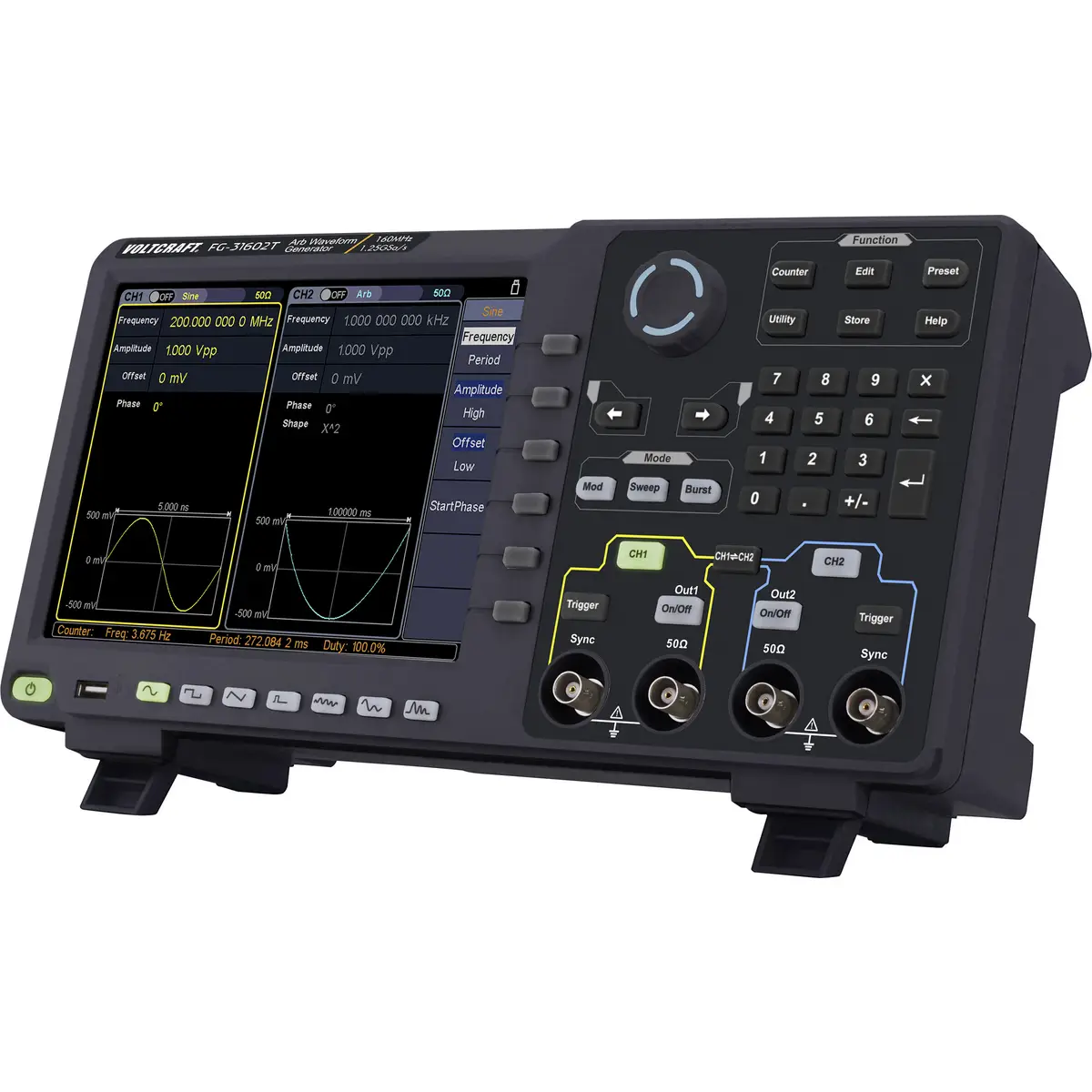

FG-30000T dwukanałowy generator arbitralny z ekranem dotykowym. Dzięki cyfrowemu generowaniu sygnału (technologia DDS), ten generator dowolnych funkcji wytwarza stabilne, dokładne i czyste sygnały wyjściowe o szerokości pasma 80 MHz, próbkowanie w czasie rzeczywistym 1,25 GS / s (maks.) z rozdzielczością częstotliwości 1 μHz. Generator obsługuje 6 grup roboczych (sinus, prostokąt, rampa, szum oraz harmoniczne), jak również 152 zintegrowanych sygnałów arbitralnych (1 μHz - 50 MHz) o rozdzielczości pionowej 14 bitów. Ponadto oferuje liczne opcje modulacji, w tym AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep i burst. Wszystkie parametry sygnału i ustawienia są wyświetlane na 8-calowym ekranie dotykowym TFT-LCD o rozdzielczości 800 x 600 za pośrednictwem przyjaznego interfejsu graficznego.
Cechy produktu
- 160 MHz
- Dwa kanały
- 14-bitowa rozdzielczość pionowa
- Częstotliwość próbkowania 1,25 GS/s, 1 μHz rozdzielczość częstotliwości
- Arbitralny czujnik sygnału do 1 m
- 20 x 32 cm (8'') ekran dotykowy LCD 800 x 600
- Zaawansowana technologia DDS, wyjściowa częstotliwość szczytowa 250 MHz

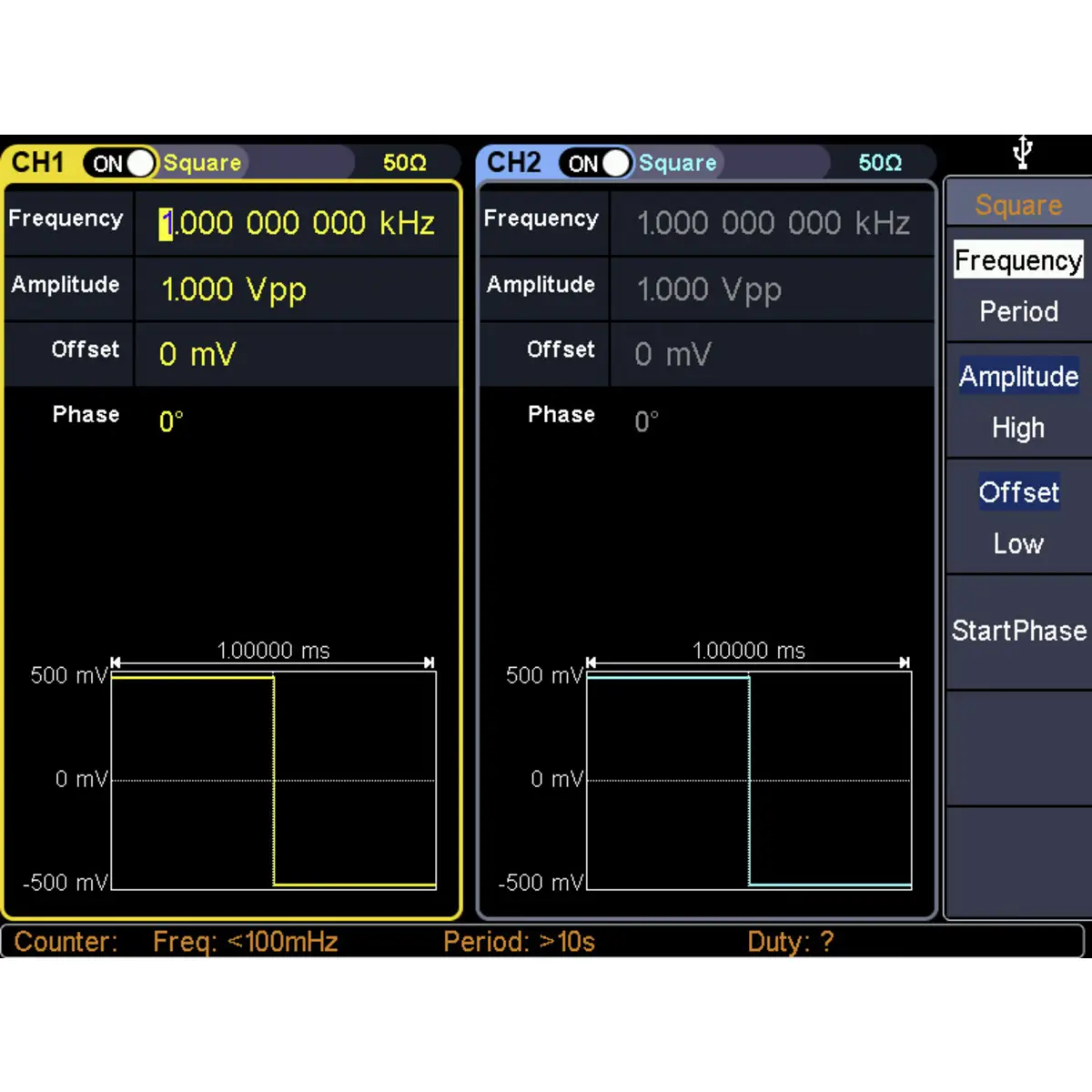

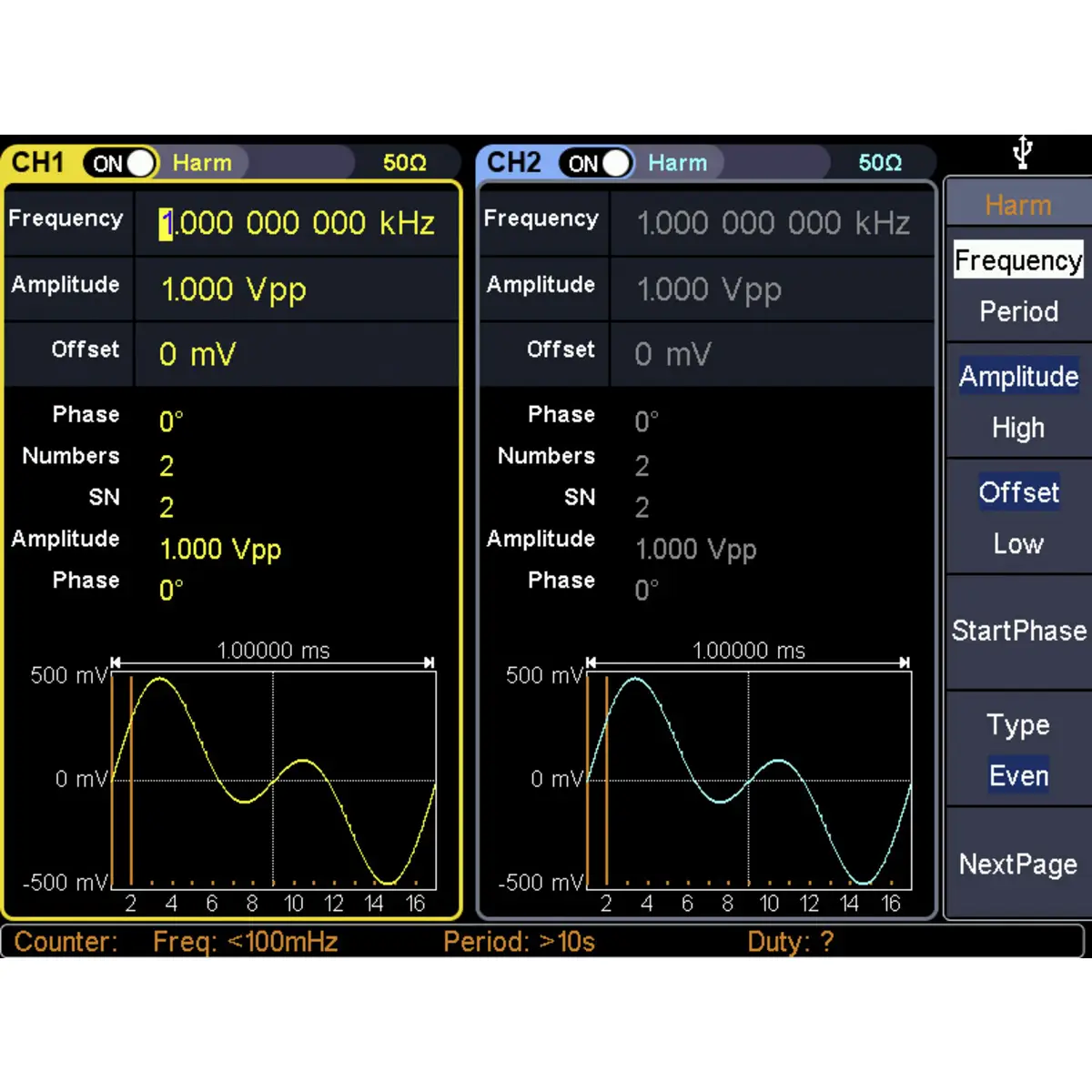

- Wyjście sygnału: 6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy sygnałów

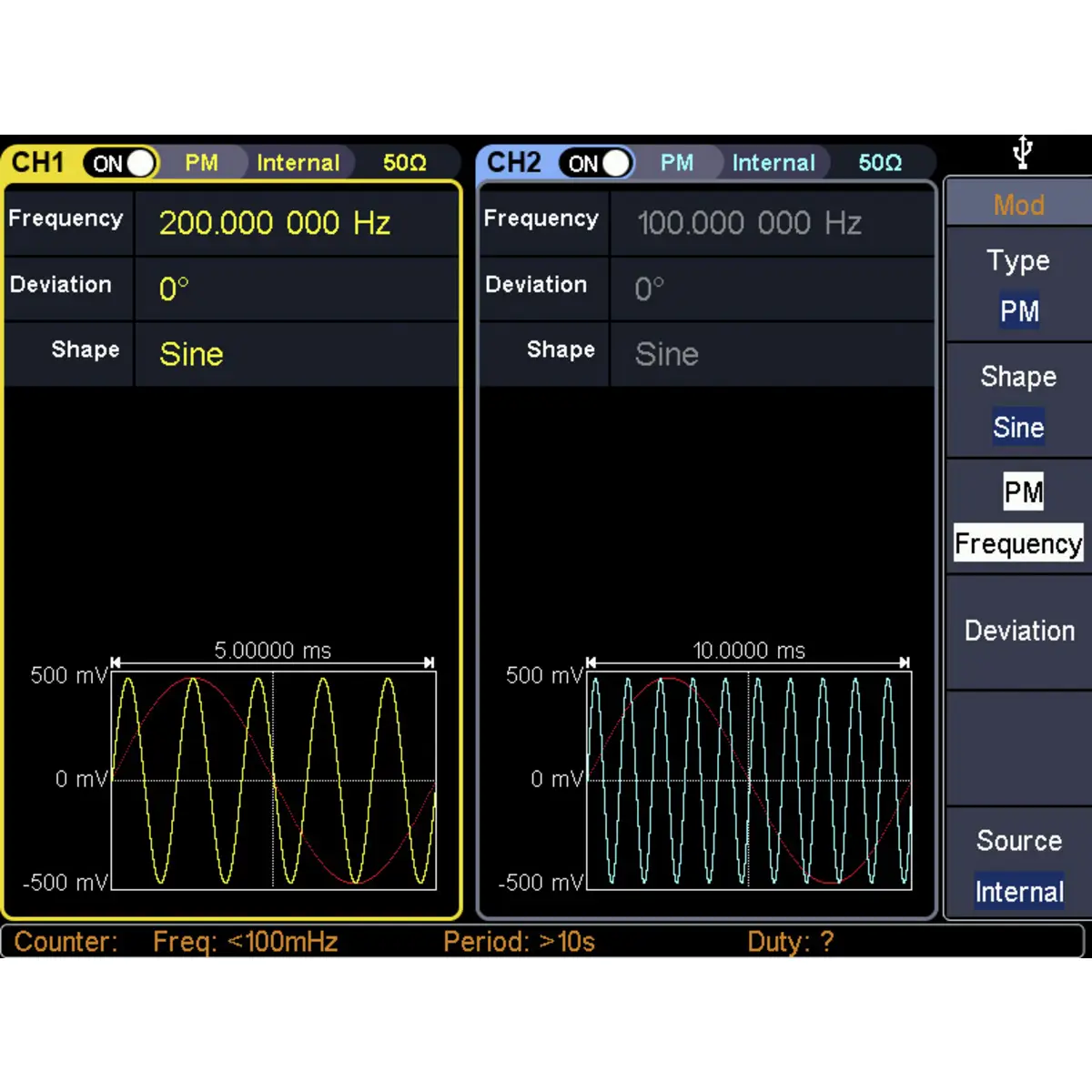

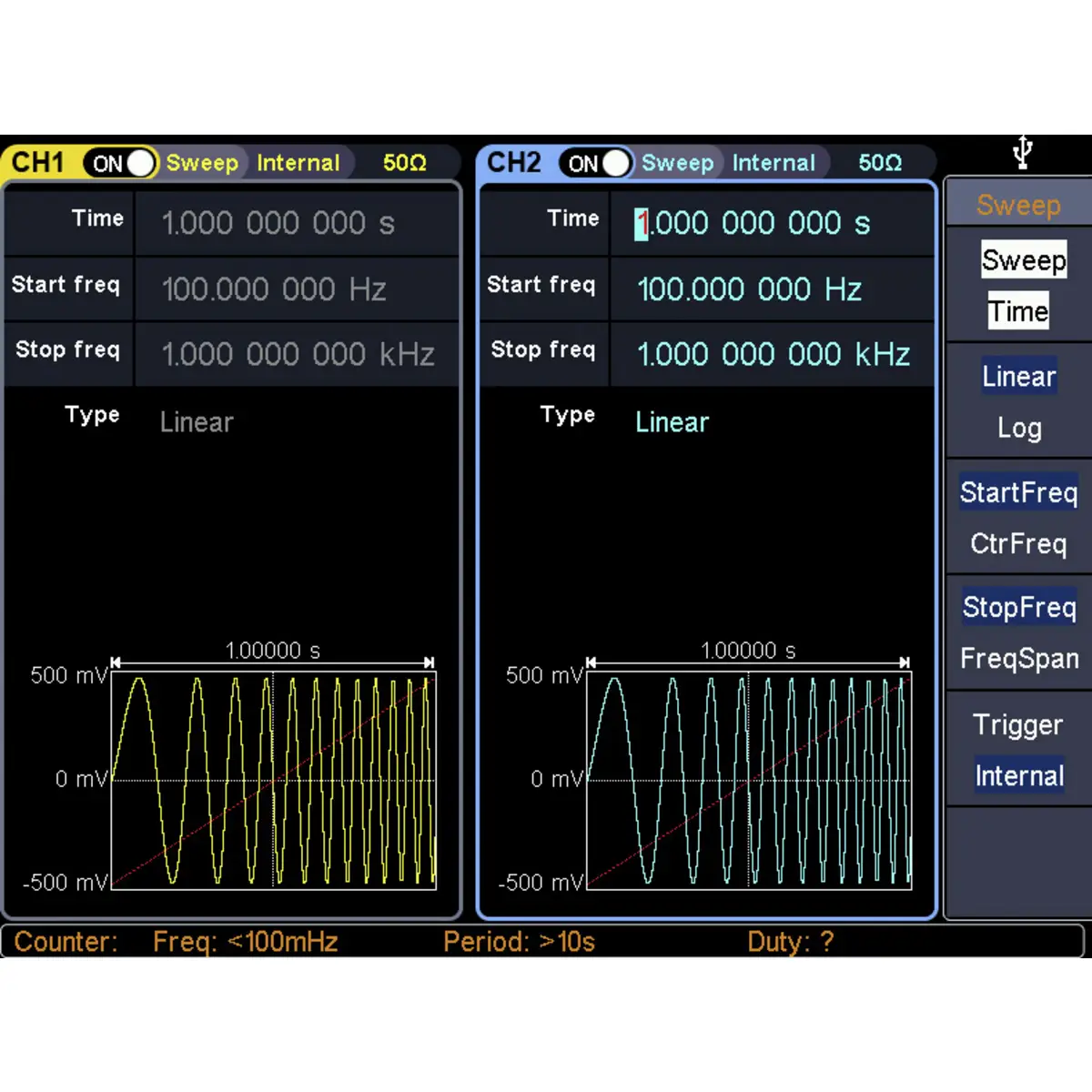

- Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep i Burst
- Wbudowany, precyzyjny licznik częstotliwości 100 - 200 MHz.
- Obsługuje SCPI
Charakterystyka
- 6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy falowe
- Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
- Zakres częstotliwości: 100-200 MHz
- Rozdzielczość licznika częstotliwości: 7 cyfr
- Długość sygnału: 2 pkt do 1 Mpts
- Interfejs komunikacyjny: host USB, urządzenie USB, LAN
- Wejście: licznik, zewnętrzna modulacja, zewnętrzny wyzwalacz, zewnętrzny zegar odniesienia
Zakres dostawy
- Generator funkcji
- Kabel zasilający
- 2x kable Q9 BNC
- Płyta CD (oprogramowanie, instrukcja obsługi (EN)
- Karta charakterystyki
Dane techniczne
| Ilość kanałów | 2- kanałowy |
| Interfejsy (generatory funkcji) | USB (host), USB (urządzenie), LAN |
| Kalibracja | fabryczna (bez certyfikatu) |
| Kategoria pomiarowa | CAT II |
| Maksymalna częstotliwość | 160 MHz |
| Minimalna częstotliwość | 1 µHz |
| Opakowanie bez plastiku | Opakowania bez tworzyw sztucznych |
| Rodzaj sygnału wyjściowego | Arbitralny, Szum, Impulsowy, Prostokątny, Sinus, Trójkąt |
| Rodzaj wyświetlacza | LCD |
| Szerokość produktu | 340 mm |
| Waga | 2.5 kg |
| Wysokość produktu | 177 mm |
| Właściwości generatora funkcji | modulacja |
| Zakres częstotliwości (ARB) | 1 μHz - 50 MHz |
| Zakres częstotliwości (kwadrat) | 1 μHz - 50 MHz |
| Zakres częstotliwości (sinus) | 1 μHz - 160 MHz |
| Zakres częstotliwości (trójkąt) | 1 μHz - 5 MHz |
| Zasilanie | sieciowe, 230 V/AC |
Wartości i parametry wg opisu producenta.
